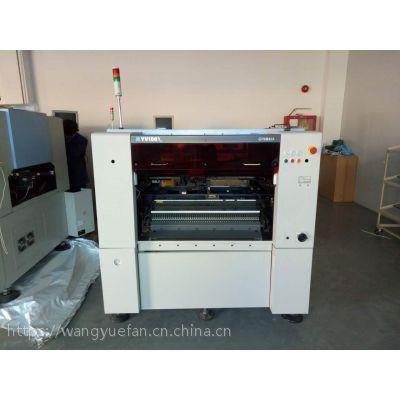

YAMAHA贴片机 YV100XG型产品概述：

雅马哈贴片机YV100XG是采用全闭环、双驱动技术的多功能通用型贴片机，可高速生产小型元件，可高精度贴装BGA、QFN、QPF等异形元件。

产品介绍：采用全闭环、双驱动技术的多功能通用型贴片机，可高速生产小型元件，可高精度贴装BGA、QFN、QPF等异形元件。

一、YAMAHA贴片机 YV100XG型产品优势：

■  贴装速度度高0.18秒/CHIP(条件)

■  IPC9850条件下，贴装速度高达16.200CPH（以0.22秒/CHIP换算）。

■  贴装0603片状元件，全程精度高达（贴装0603元件，全程精度高达±50微米，全程重复精度高达±30微米）。

■  贴装精度:精度（μ+3σ)：±0.05mm/chip,±0.05mm/QFP

■  对CSP/BGA元件进行全焊球连线识别，内含判断焊球的缺损良否。

■  适用范围大，从0603微型元件到-31mmQFP大型元件都能对应。

■  最适合生产下一代存储器模块。

■  使用2个高分辨率的多视觉数码相机

■  可选择带YAMAHA贴片机***的飞行换嘴头，能有效地减少机器空转损耗

■  Y轴由左右两端大功率的伺服大骂和高刚性丝杆驱动，此项新开发的完全固定双驱动技术

■  为了加速和通过两端的协调同步来进行驱动，完善了加速功能，缩短了定位时间。

二、YAMAHA贴片机 YV100XG型产基板尺寸：

1、M - Type：L460 x W335～L50 x W50mm/ t = 0.4～3.0mm

2、L - Type：L460 x W440～L50 x W50mm/ t = 0.4～3.0mm

3、※ATS20A使用：L460 x W250～L50 x W50mm

三、YAMAHA贴片机 YV100XG型产设备参数：

1、外形尺寸：1650*1408*1900

2、主机重量：1600KG

3、贴装速度：:Chip：0.18秒/配件／32mm QFP标准：1.70秒/配件

4、安装角度：（0.01±180°°单位）

5、贴装元件：:0603～SOP，SOJ，84 Pins PLCC，0.5mm Pitch□31mm QFP，BGA，

6、配件高度：6.5mm（条件可以按15mm）

7、零件识别方式：多角度照明数字多摄像机系统（34?/像素），多角度照明良好的视觉系统（79?/像素）

8、Head构成方式：In - Line的Piano Touch方式的8个Nozzle的Multi Head  结构FNC（Flying Nozzle Changer）Head可追加 （Head之间的16mm Pitch用Feeder Station之间的距离和相同）

9、多批量交换：Feeder：90个（8mm标准）

10、吸嘴种类及数量：FNC：3  ANC  4种（Special Nozzle除外）／15 Station

11、安全装置：Soft Limit和Hard Limit两种方式的Head碰撞保护装置

12、工作和Head和防止冲突用Cover Interlock开关

13、电源：3相AC 416～200 V，V±10 %，50 / 60Hz，4.4kVA

14、气源规格：5公斤/平方厘米（Dry“空气”）／350 N?/ min

15、尺寸：1,650(W) x 1,408(W) x 1,850(H)mm

16、重量： 1,600㎏
